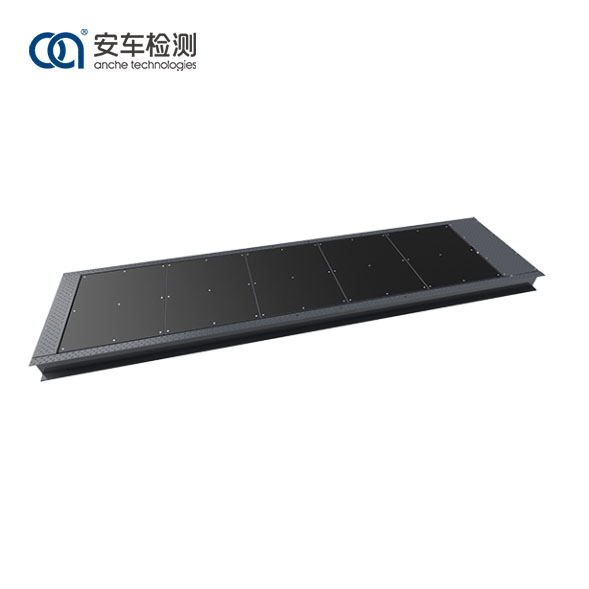

Ispitivač kočnica s pločom Anche može testirati kočionu silu i osovinsko opterećenje (opcionalno) vozila, procjenjujući tako kočione performanse vozila. Ispitivač može testirati učinkovitost kočenja vozila s nižim podvozjem i ABS uređajem, te može uistinu simulirati karakteristike kočenja vozila na stvarnoj cesti. Tijekom procesa testiranja, nagib vozila prema naprijed može se u potpunosti reflektirati, čineći rezultate mjerenja usklađenijima s uvjetima ispitivanja na cesti.
Princip mjerenja opterećenja kotača:
Kotači pritišću nosivu ploču, a opterećenje kotača uzrokuje elastičnu deformaciju mosta senzora deformacije. Most naprezanja postaje neuravnotežen, a most daje neuravnotežen napon. Napon je linearno povezan s deformacijom deformacijskog mosta, a deformacija mosta također je linearno povezana s gravitacijom koju prima. Kontrolni sustav pretvara prikupljene električne signale u signale opterećenja kotača za mjerenje opterećenja kotača.
Kada vozilo radi na ispitivaču kočnica i kočnice se snažno pritisnu, trenje između kotača i ploče uzrokuje da nosiva ploča stvara silu napetosti na senzoru sile kočenja. Most naprezanja senzora podvrgava se elastičnoj deformaciji, a most naprezanja postaje neuravnotežen, stvarajući neuravnotežen napon. Ovaj napon je linearno povezan s deformacijom deformacijskog mosta, a deformacija mosta je također linearno povezana sa silom trenja kočenja koju prima. Kontrolni sustav pretvara prikupljene električne signale u signale sile kočenja na temelju ove karakteristike za mjerenje sile kočenja.
1. Zavaren je od čvrste kvadratne čelične cijevi i ploče od ugljičnog čelika, čvrste strukture, visoke čvrstoće i lijepog izgleda.
2. Ispitna ploča koristi poseban proces korunda, s visokim koeficijentom prianjanja i dugim vijekom trajanja.
3. Mjerne komponente koriste visokoprecizne senzore sile i opterećenja kotača, koji mogu dobiti precizne i točne podatke.
4. Sučelje za povezivanje signala ima zrakoplovni dizajn utikača, koji osigurava brzu i učinkovitu instalaciju te stabilne i pouzdane podatke.
5. Ispitivač kočnica ima jaku kompatibilnost i može biti kompatibilan s različitim modelima vozila.
Anche 3-tonski ispitivač kočnica na platformi dizajniran je i proizveden strogo u skladu s kineskim nacionalnim standardima GB/T28529 tester kočnica na platformi i tester kočnice na platformi JJG/1020. Logičnog je dizajna, čvrst i izdržljiv u svojim komponentama, precizan u mjerenju, jednostavan za rukovanje, opsežan u funkcijama i jasan u prikazu. Rezultati mjerenja i informacije o navođenju mogu se prikazati na LED zaslonu.
Anche 3-Ton tester pločastih kočnica prikladan je za različite industrije i područja, a može se koristiti za održavanje i dijagnostiku na tržištu naknadnih oprema, kao i za pregled vozila u ispitnim centrima.
Model |
ACPB-3 |
Dopuštena masa osovinskog opterećenja (kg) |
3000 |
Raspon ispitivanja sile kočenja kotača (daN) |
0-1.500 |
Mjerljivi raspon međuosovinskog razmaka (m) |
1,6-5,2 |
Brzina mjerenja (km) |
5-10 (prikaz, ostalo). |
Pogreška indikacije: težina kotača |
±2% |
Pogreška indikacije: sila kočenja |
±3% |
Koeficijent prianjanja korunda |
0.85 |
Veličina pojedinačne ploče (D׊) mm |
800 × 1.000 |
